前面我们学会了通过使用 Jmol 查看分子振动。但分子振动频率在OUTCAR是什么样子的呢？今天我们就分析一下OUTCAR文件中的频率信息，以及如何写脚本计算零点能矫正。
1 OUTCAR分析
1.1 回顾一下Jmol中的频率振动

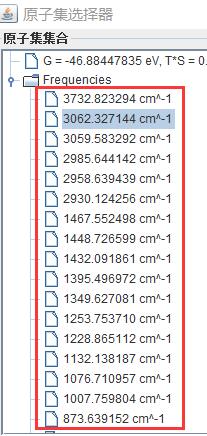

Jmol 提取了OUTCAR中的振动信息，将每个振动模式的频率列了出来。
1.2 OUTCAR中的信息：

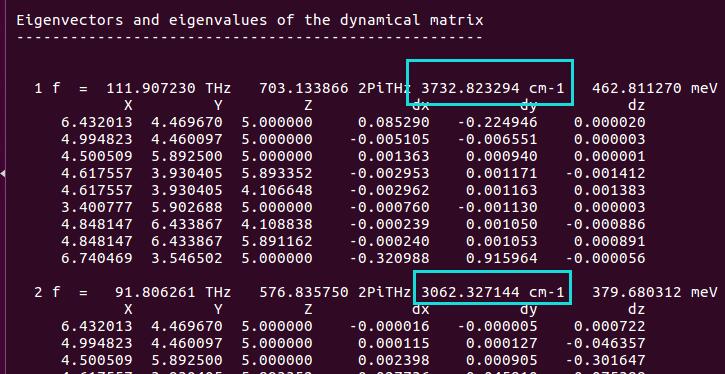

对比一下这两个振动频率和·中的前两个。
1）1 f = 代表第一个振动模式，细心的你仔细观察，会发现每一行有四个单位的数值：THz, 2PiTHz, cm-1,和 meV，这四个是完全等同的；
2）下面一行为坐标 X Y Z和每个原子在 x,y,z 方向上的振动大小；
3）X Y Z下面的数字为结构的坐标信息（Cartesian坐标系），dx dy dz 为振动的具体数值；
4)后面的振动模式的频率和第一个的格式一样。
2 频率单位的换算
我们先讲一下这四个单位的换算公式：
| Relevant Formulas: |
|---|
| E=ℎc/λ |
| ν=c/λ |
| ν~=1/λ |
| T=1/ν |
| Definitions: |
| E = energy (eV) |
| λ = wavelength (m) |
| ν~ = wavenumber (m−1) |
| T = period (s) |
| ν = frequency (s−1 or Hz) |
| ℎ = Planck’s constant = 4.135667516×10−15 eV⋅s |
| c = speed of light = 299792458 m/s |
以第一个振动为例：
| 1f = | |
|---|---|
| 111.907 | THz |
| 703.134 | 2PiTHz |
| 3732.82 | cm−1 |
| 462.811 | meV |
1） THz 和 2PiTHz 的换算： 2π 的关系：
2） THz 和 cm-1 的关系：ν=c/λ=cν~， c 是光速，λ 是波长，ν~ 是波数，单位是 m−1。计算前先换算成标准单位： 1 THz = 1012 Hz, 1 cm−1 = 100 m−1，因此：
3）THz 和能量 eV 的关系：
E=ℎν， ℎ 为普朗克常数：4.135667516×10−15 eV⋅s (注意此时：Plank constant 的单位！！！)
4） 波数（cm−1）和能量（meV）的关系：
E=ℎc/λ=ℎν~
462.811270 meV=0.4628 eV=4.135667516×10−15 (eV∗s)×299792458 (m/s)×3732.823294×100 (m−1)
大家根据上面的公式自己手动算一遍就明白了，还可以使用下面这个网址进行计算：http://halas.rice.edu/conversions 这里就不再多说了。
3 OUTCAR频率信息的提取：
我们可以使用grep命令提取，有以下两个方式。在进行之前，首先强调一点：下面的解释只适用于NWRITE= 0、1或者2 的时候。因为NWRITE = 3 的时候，会额外再输出一次频率的信息。
3.1 使用以下几个命令：
grep THz OUTCAR
grep 2PiTHz OUTCAR
grep cm-1 OUTCAR
grep meV OUTCAR；这几个命令中，我们分别以振动的不同单位作为提取对象，便可以得到所有的振动信息（这里的所有指的是包含虚频）：以大师兄常用的 grep cm-1 OUTCAR 为例：

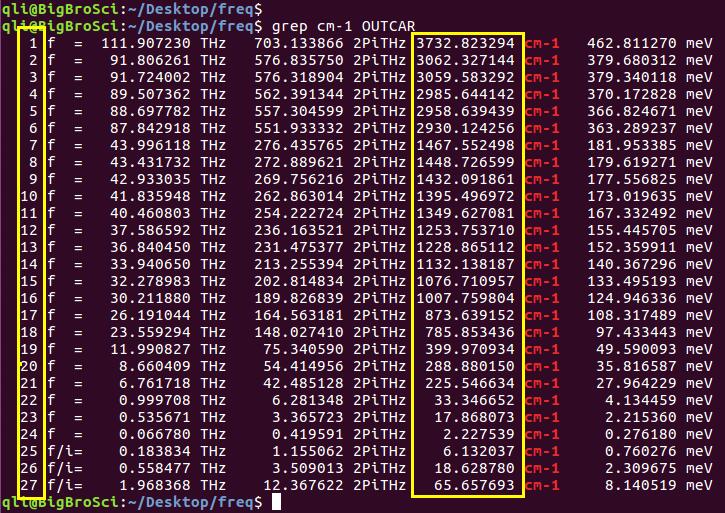

黄色标出来的第一列：9×3=27 个振动模式，第二列是以cm-1为单位的振动频率大小，最后三行 f/i= 指的是虚频。
前面我们提到过，虚频可以判断结构是否稳定。那这里，我们计算出的乙醇分子结构肯定不稳定喽？不一定。
因为频率计算和软件的数值积分有关（我也不清楚数值积分怎么进行的）；
计算过程中我们的设置对频率计算影响很大，KPOINTS, ENCUT, EDIFF, POTIM等都会影响计算的精度（下一节讨论）；综合这些因素，对于分子的振动频率来说（注意：声子谱不适用）一般低于 100 cm−1 的频率可以忽略。严格点可以降到 50 cm−1，也就是说：如果你在计算中发现有个 50 cm−1 左右的虚频，完全可以不考虑。

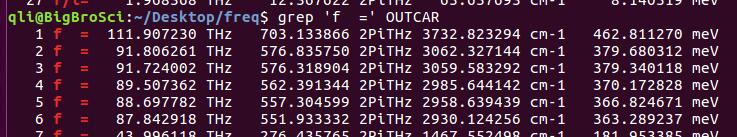

3.2 grep 'f =' OUTCAR

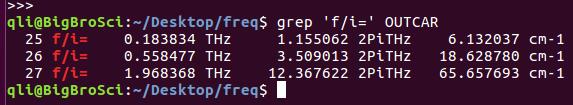

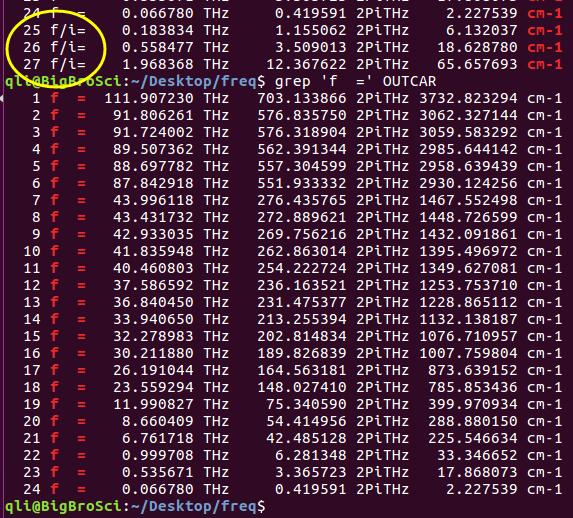

注意：图中虚频部分没有显示出来！严格按照我用的这个命令
使用这个命令的时候，不提取虚频部分。查看虚频的时候，可以用之前的方式，也可以用这个命令：
在零点能的计算时，虚频是不能考虑在内的，因为它不是分子的真实的振动模式。在我们这个例子中，虚频的出现是软件的误差所导致。在过渡态中，虚频代表的是反应方向。从另一个角度去分析：乙醇分子的零点能（下面讲到）为：2.117 eV，图中三个虚频对应的能量为：0.76+2.31+8.14=11.11 meV=0.01111 eV，所占比例为：0.0111/2.117=0.5% 这个可以忽略不计。
4 零点能校正

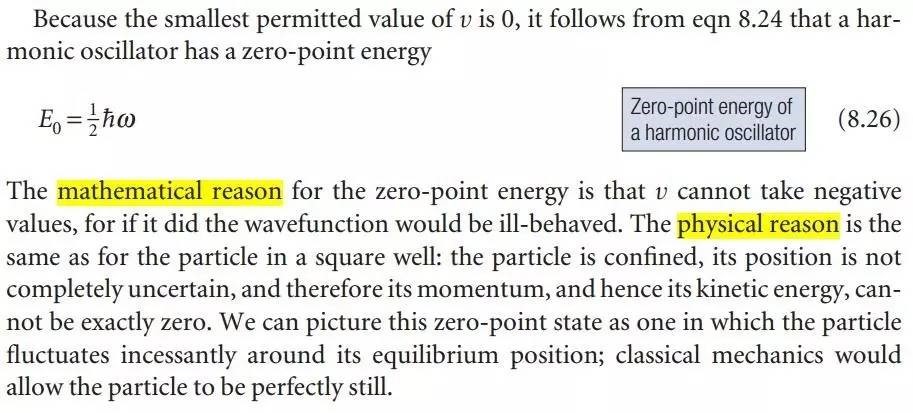

4.1 明白什么是零点能：回顾频率计算第一节的内容：
4.2 获取振动能量数据：
分析下结构：

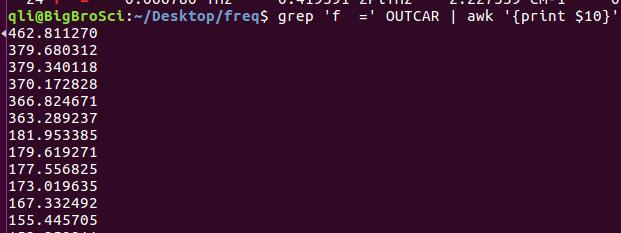

上图输出共有11列（列之间用空格分开）：我们要的零点能在第10列，使用下面的命令：
grep 'f =' OUTCAR | awk '{print $10}'如果想同时输出第 1 和 10 两列：
grep 'f =' OUTCAR | awk'{print $1 " "$10}'$1 和 $10 之间有 2个 双引号：“ “，两个双引号里面有一个空格用来分开），否则两列会连在一起。
注意！注意！注意！
这里我们提取的能量为：ℎν ！！！
而零点能为 1/2ℎν！！！
4.3 将所有振动的能量求和：
qli@BigBroSci:~/Desktop/freq$ grep 'f =' OUTCAR | awk '{print $10}' | paste -sd+ | bc
qli@BigBroSci:~/Desktop/freq$ 4233.962325输出的4233.96就是所有的 hν 之和。
1）不要忘记除以 2
2）此时单位是 meV，换算成 eV 还需要除以 1000。
3）所以，我们的零点能是 4233.962325/2/1000 eV=2.117 eV
4.4 写脚本
将前面的命令写到一个文件里面就成为了脚本：怎么写呢？本人平时喜欢使用类似 4233.962325 这个数字，除以 2000 这一步在后面的工作中进行。因此只用到了

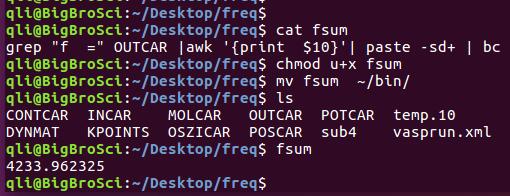

grep 'f =' OUTCAR | awk '{print $10}' | paste -sd+ | bc这个命令。写脚本的具体操作：
1）把这行命令写到一个文件中，文件名为 fsum （本人不喜欢 .sh 尾缀，加不加都一样）；
2）赋予可执行权限
chmod u+x ~/bin/fsum3）移到 ~/bin 文件夹
mv fsum ~/bin4）在任何一个频率计算的目录下运行：敲命令 fsum 即可；
5）不喜欢 fsum 这个命令，将文件名改成你自己喜欢的名字：

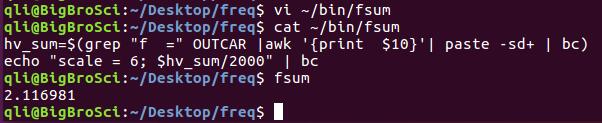

如果想在脚本里面直接完成除以 2000 的任务，可以这么写：
hv_sum=$(grep"f =" OUTCAR | awk '{print $10}'| paste -sd+ | bc)
echo "scale =6; $hv_sum/2000" | bc
此时结果的单位为：eV。
5 扩展练习：
5.1 OUTCAR中的频率输出要看明白是怎么回事；
5.2 频率的各个单位的换算要搞明白；
5.3 怎么提取信息，计算零点能要掌握；
5.4 怎么写脚本，从现在开始要练习了！
6 总结：
本节我们主要讨论了一下OUTCAR中的频率结果，能量换算，如何提取振动能量，以及如何计算零点能，最后简单介绍了一下脚本的写法，打消大家对脚本的崇拜心理，自己稍加琢磨也会写出实用的脚本！
