Ex51 影响功函数计算的因素(一)

前面我们通过 Cu(111) 表面作为例子,学会了功函数计算的基本步骤和可视化过程。那么功函数计算的时候,需要注意的事项有哪些呢?

1 INCAR中的参数

计算功函数的参数:LVHAR =.TRUE.

加入这一参数时,VASP 只将静电势能写入 LOCPOT 文件中。

在早期的 VASP 版本中,静电势的写入是通过设置 LVTOT 这个参数的。

在 5.2.12 版本之后,如果你设置 LVTOT= .TRUE.,那么静电势,交换相关势都会写入到 LVTOT 中。由于我们计算功函数的时候,只需要静电势这一部分。所以,如果你用的是 5.2.12 版本之后的 VASP,设置 LVHAR= .TRUE. 即可。

如果有疑惑的话,不妨做个测试,分别设置 LVTOT 和 LVHAR = .TRUE. 然后做个单点计算对比下结果。

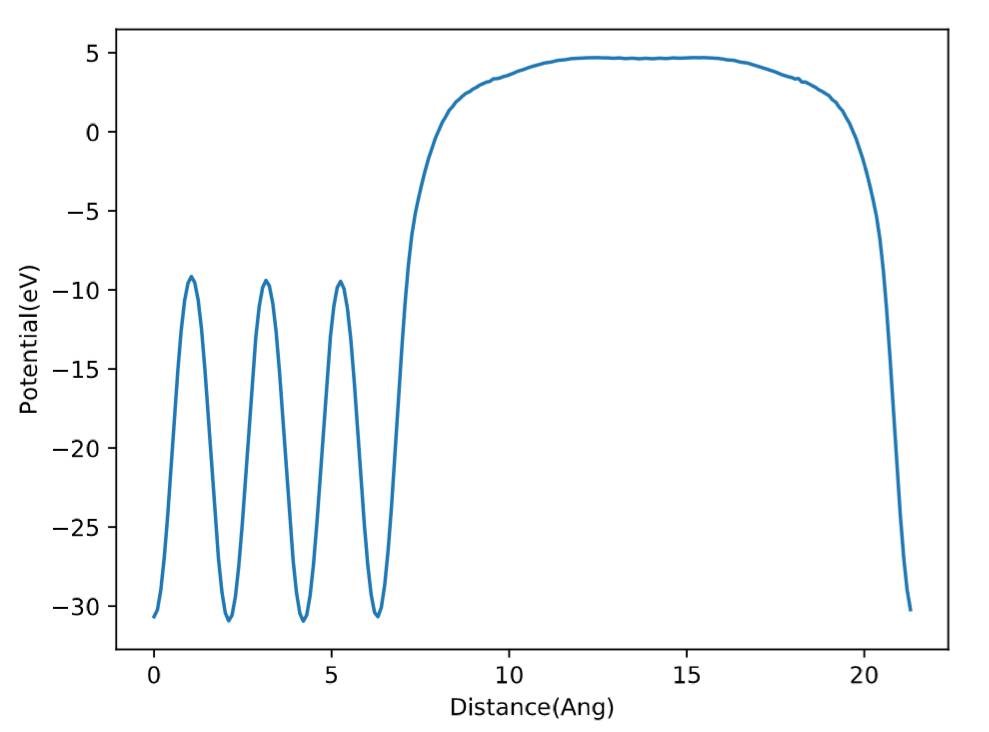

设置 LVTOT = .TRUE. 的结果如下:

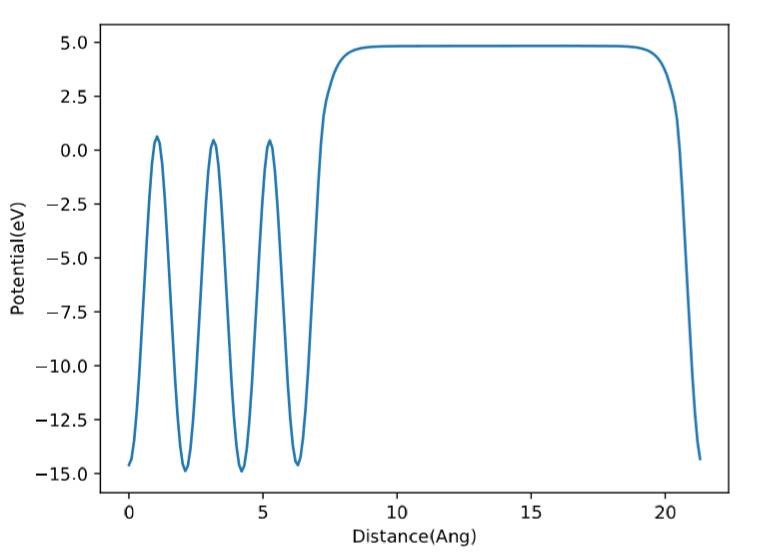

设置 LVHAR = .TRUE. 的结果如下:

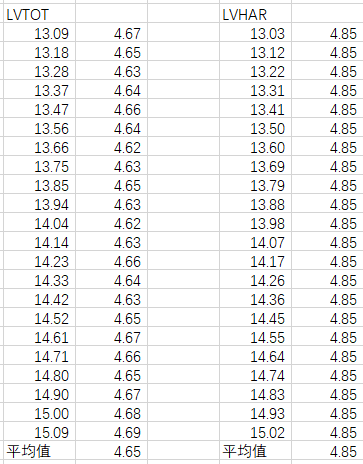

我们对比下 13-15 \AA范围内纵坐标的大小和平均值

很显然,两个参数对功函数的影响是不可忽略的。使用 LVTOT 这个参数,由于加入了交换相关势,曲线变得不再那么光滑,并且与 LVHAR 的结果有一定的偏差。所以,在计算功函数的时候,LVHAR 这个参数一定要注意。

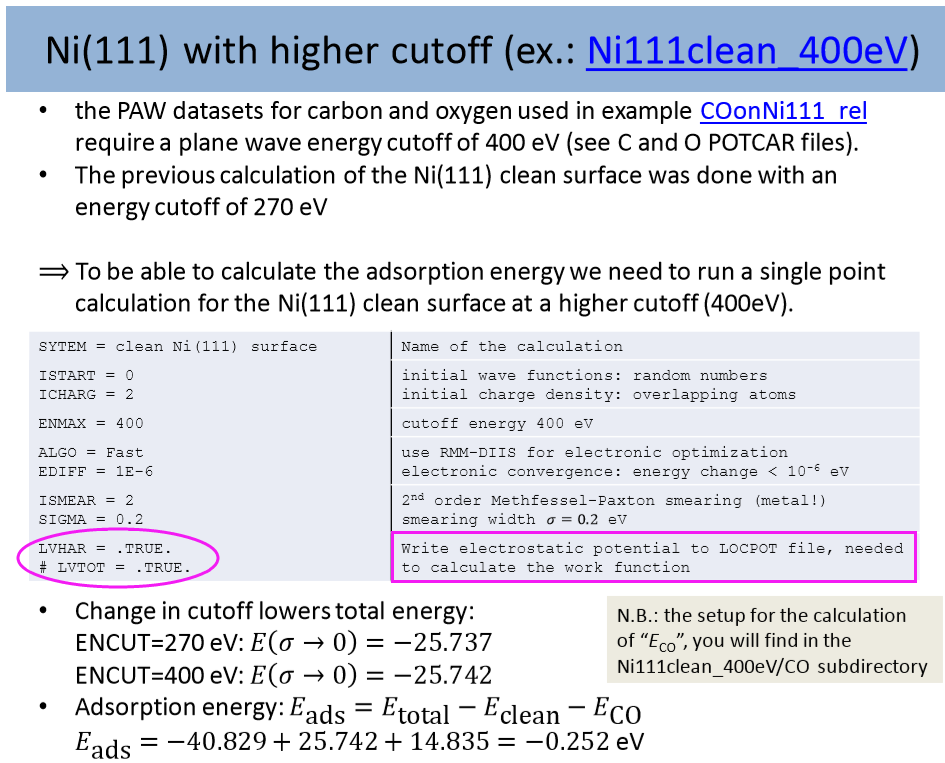

这一点也体现在VASP官网最新的ppt中,如下如:(自己主动根据下图中的关键词找这个 ppt,别问我要,也不要在大师兄群里求助浪费别人的时间。)

注意:

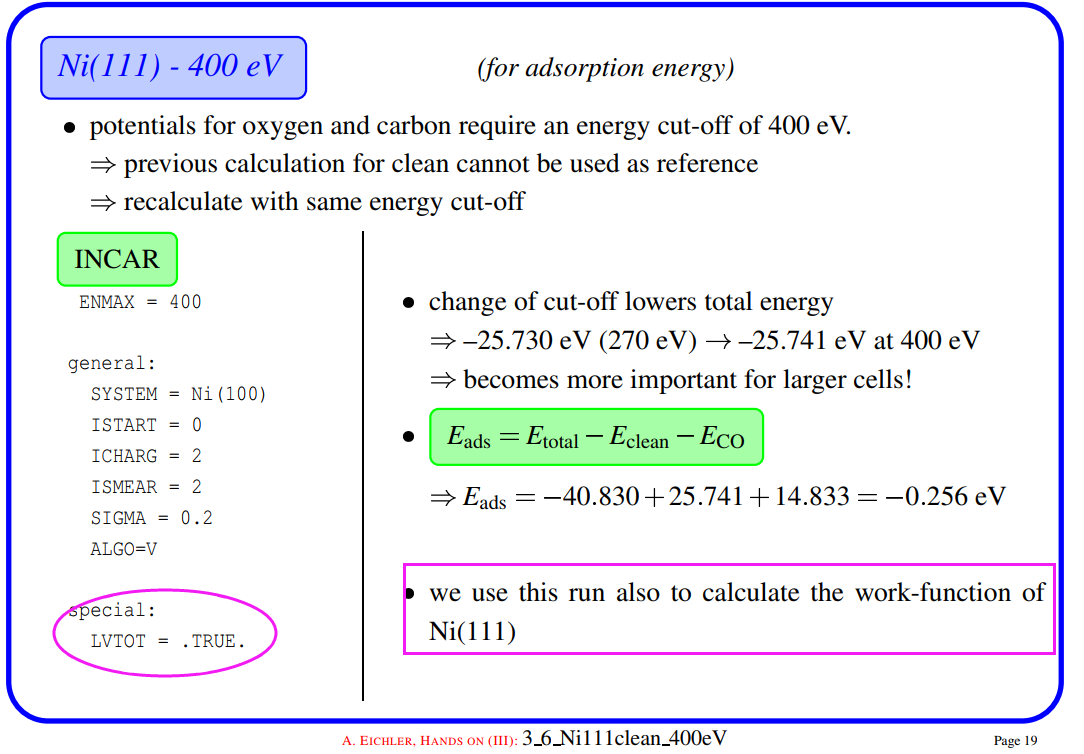

在 Hand-on-session (老版本的官方教程)中,使用的是 LVTOT 这个参数。老版本就是过时的意思。希望大家的以新版本的计算为准。

老版本中功函数的计算例子。

2 真空层的厚度及修改

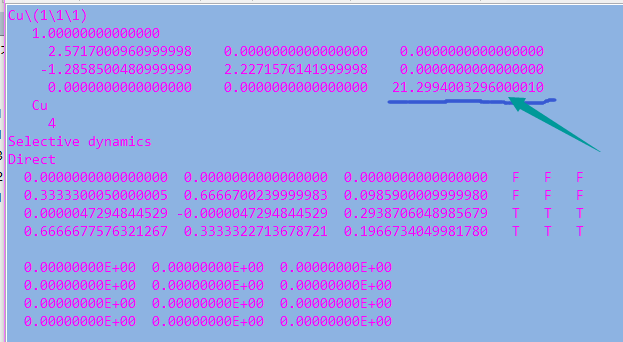

真空层的厚度:指的是 slab 在 z (或者 c )方向上的长度减去表面原子在 z 方向的坐标。

Slab 方向的长度,指的是 POSCAR 或者 CONTCAR 中第 5 行中的数值,上图箭头所指的地方。

那么我们怎么修改真空层的厚度呢?

由于 slab 模型中的原子部分就在那边乖乖地待着,我们只需改变 slab 中晶格常数在 z 或者 c 方向的长度即可。

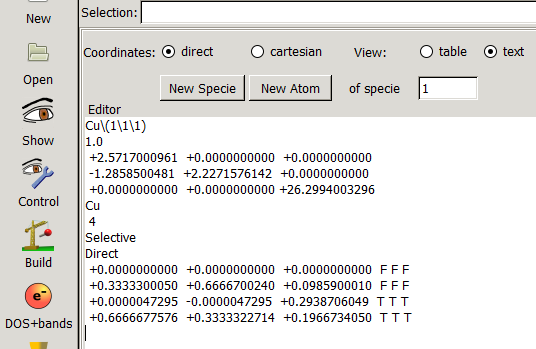

例子1:上图中真空层的厚度为 15 \AA,我们需要一个 20 \AA 的 slab 模型,也就是在 21.2994 的基础上再加 5 个 \AA,等于 26.2994。但这样做,对不对呢?修改之后的 POSCAR:

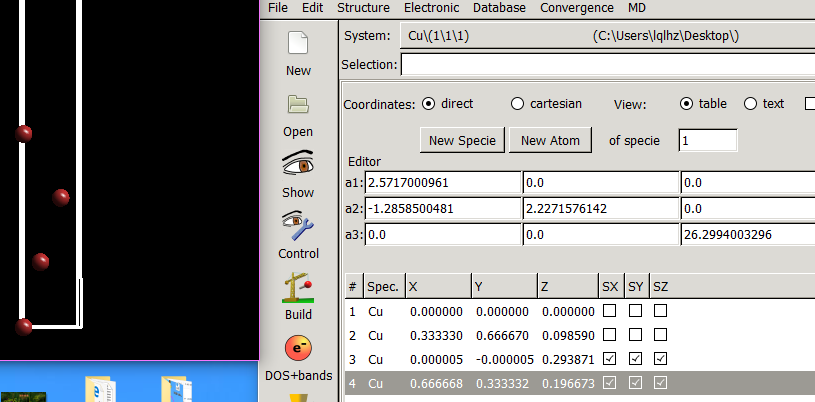

结构如下图:

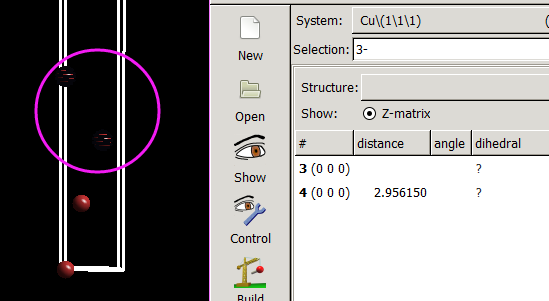

我们发现 slab 的 Cu 原子部分之间好像也被拉长了。测量了一下两个 Cu 原子之间的距离为: 2.956 Å。

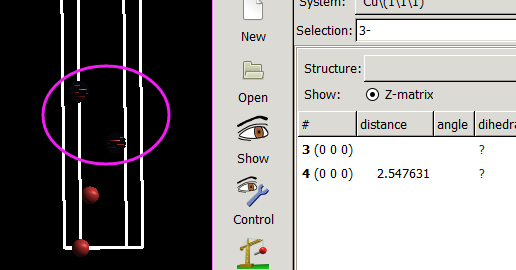

修改之前为: 2.547 Å。

所以:我们在前面的操作中,直接修改的 z 方向的数值,方法是错误的。

原因在于:前面的结构中坐标为分数坐标: Direct

我们修改完成之后,Cu 原子在 c 方向的距离也会发生相应的改变。

所以,如果直接修改 POSCAR 或者 CONTCAR 改变真空层厚度的话,我们一定一定要先将它们转化为 Cartesian 坐标。怎么转化呢?

方法1:用软件操作,比如 p4vasp。

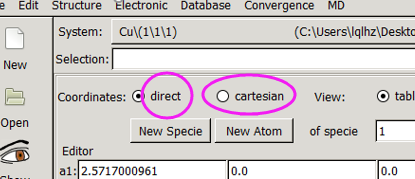

我们可以切换坐标通过鼠标点一下即可,然后保存成 Cartesian 的 POSCAR。

当然啦,也可以使用其他软件,比如 VESTA 等等,更好的选择,也欢迎留言补充。

方法2:使用脚本转换:

  1. VASP 官网在 POSCAR 的解释部分,提到了怎么进行坐标切换的公式。链接如下:https://cms.mpi.univie.ac.at/vasp/vasp/POSCAR_file.html
  2. 在此基础上,本人写了一个 python 的小脚本,可以实现 Direct 到 Cartesian 的转换。运行如下:图中流程的解释:
    1. 将一个计算中的 CONTCAR 复制过来;
    2. 使用 head -n 10 看一下这个 CONTCAR 的文件结构。(10 指的是前面 10 行,如果你想看前面 5 行,使用 head -n 5 );
    3. dire2cart.py CONTCAR 使用脚本进行转换,转换的对象为 CONTCAR;
    4. 转换完成后,Cartesian 的保存为 CONTCAR_C 文件;
    5. cat CONTCAR_C 这个命令查看转化后的内容。(当然也可以继续使用前面的 head 命令)
    本脚本下载链接: https://pan.baidu.com/s/1eRMJ7m6 密码:btsl
#!/usr/bin/env python
# -*- coding: utf-8 -*-
#Convert direc coordiation to cartesian Writen By Qiang
import sys

script, file_to_be_converted = sys.argv

print """
###################################
# #
#for VASP 5.2 or higher versions #
# #
###################################
"""

file_read = open(file_to_be_converted, 'r')

line = file_read.readlines()
a1 = float(line[2].split()[0])
a2 = float(line[3].split()[0])
a3 = float(line[4].split()[0])
b1 = float(line[2].split()[1])
b2 = float(line[3].split()[1])
b3 = float(line[4].split()[1])
z1 = float(line[2].split()[2])
z2 = float(line[3].split()[2])
z3 = float(line[4].split()[2])

num_atoms = sum([int(x) for x in line[6].split()])

x_cartesian = []
y_cartesian = []
z_cartesian = []
tf = []

start_num = 9 # Default: With Selected T T T, coordination starts from line 9

def convert():

for i in range(start_num, num_atoms + start_num):
x_cartesian.append(float(line[i].split()[0]) * a1 + float(line[i].split()[1]) * a2 + float(line[i].split()[2]) * a3)
y_cartesian.append(float(line[i].split()[0]) * b1 + float(line[i].split()[1]) * b2 + float(line[i].split()[2]) * b3)
z_cartesian.append(float(line[i].split()[0]) * z1 + float(line[i].split()[1]) * z2 + float(line[i].split()[2]) * z3)
if len(line[i].split()) > 3: # if T T T exist, there are more than 3 elements in the list line[i].split()
tf.append((line[i].split()[3]))
else:
tf.append(' ') # if there is no T T T, use space instead.

file_out = open(file_to_be_converted+'_C', 'w')

for i in range(0,7):
file_out.write(line[i].rstrip() + '\n') # first 7 lines are kept the same

if 'S' in line[7]:
file_out.write(line[7].rstrip()+ '\n') # if T T T exists, write the Selective line
file_out.write('Cartesian' + '\n') # Coordination system is Cartesian now.

for i in range(0,len(x_cartesian)):
file_out.write("%+-3.10f %+-3.10f %+-3.10f %s %s %s\n"
%(x_cartesian[i], y_cartesian[i], z_cartesian[i], tf[i], tf[i], tf[i]))

file_out.close()
print '-----------------------------------------------------\n'
print 'POSCAR with Cartesian Coordiations is named as %s_C\n' %(file_to_be_converted)
print '-----------------------------------------------------\n'

if line[7][0] == 'S' or line[7][0] == 's': # # With Selected T T T, coordination starts from line 9
start_num = 9

if line[8][0] == 'D' or line[8][0] == 'd':
print """
This POSCAR has Direct Coordinations, Conversion is starting....

"""
convert()

elif line[8][0] == 'C' or line[8][0] == 'c':
print """
This POSCAR has Cartesian Coordinations! Process is aborted!

"""


else :
print """
----------------------------------------------------
Pay Attetion! There is no TTT in coordinations part!
----------------------------------------------------
"""

start_num = 8 # without Selected, No T T T , coordination starts from line 8

if line[7][0] == 'D' or line[7][0] == 'd':
print """
This POSCAR has Direct Coordinations, Contersion starts....

"""
convert()

elif line[7][0] == 'C' or line[7][0] == 'c':
print """
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
This POSCAR has Cartesian Coordinations already!

Process is aborted!
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
"""

file_read.close()

那么怎么把 Cartesian 转化为 Direct 呢?

  1. 使用 VASP,因为 VASP 的默认输出就是 Direct 坐标,算个单点就可以啦(笑话,别当真!);
  2. 使用 p4vasp 等其他软件;
  3. 写个脚本倒着再做一遍,不过本人经常使用的是 Cartesian 坐标,懒得再写了,有兴趣的可以自己试试。

3 批量处理POSCAR

当我们完成转化后,就可以批量处理 Cartesian 坐标的 POSCAR 了。

  1. 先准备一个文件夹,名字为 10,这个文件夹中有一个真空层为:10 Å 的 POSCAR 以及 INCAR, KPOINTS, POTCAR, 任务脚本;
  2. 运行命令:1
    for i in $(seq 12 2 36); do cp 10 $i ; sed -i “5s/16/$((6+$i))/g” $i/POSCAR; done
  3. 示例演示:运行完这个命令后,会生成从 12 到 36 的 N 个文件夹,每个文件夹之间间隔为 2。我们通过下面这个命令查看所有文件夹中 POSCAR 中 z 方向的大小:1
    for i in *; do head -n 5 $i/POSCAR | tail -n 1 ; done

解释:

  • head -n 5 $i/POSCAR 获取POSCAAR前5行中的内容,
  • 后面跟着一个 |tail -n 1, 这个命令的意思是,显示前面5行中的最后一行。
  • head 和 tail 这两个命令之间用 | (pipe) 连在一起,表示将前面 head 命令的结果传递给后面的 tail 命令。
  • 任务准备好之后,批量提交就可以了。(不会的话,请前面自己翻批量操作的介绍。)

4 扩展练习:

  1. 使用 LVTOT 和 LVHAR 测试一下,加深下印象;
  2. 使用不同的测试不同真空层对功函数的影响以遍下一节的学习。

5 总结:

下一节我们讨论一下真空层对计算功函数的影响,以及如何批量获取真空能级。
